Ansteuerung von 4 LEDs an den 2 Steuerausgängen der Seriellen Schnittstelle

	ON if RTS=HIGH DTR=HIGH
	ON if RTS=LOW  DTR=HIGH
	ON if RTS=HIGH DTR=LOW
	ON if RTS=LOW  DTR=LOW

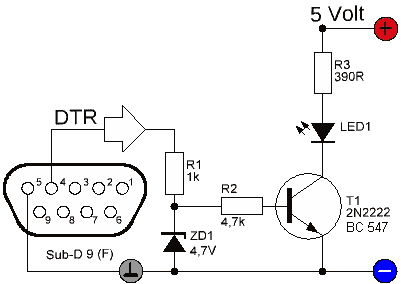

bzw.

Statt LED z.B auch PowerLaser oder Relais
Statt DTR(4) auch mit RTS(7)

---

---

---

Wenn man grössere Lasten schalten will, eigenet sich dafür die folgende Schaltung:

Geignete MOSFET: z.B ein IRLZ34N für 0.50 € max 100V max 30 A RDSon 0.04Ω Schaltwert am Gate ab 1.0V
